PA 3100 HV

Интегральный усилитель

Scroll

Интегральный усилитель

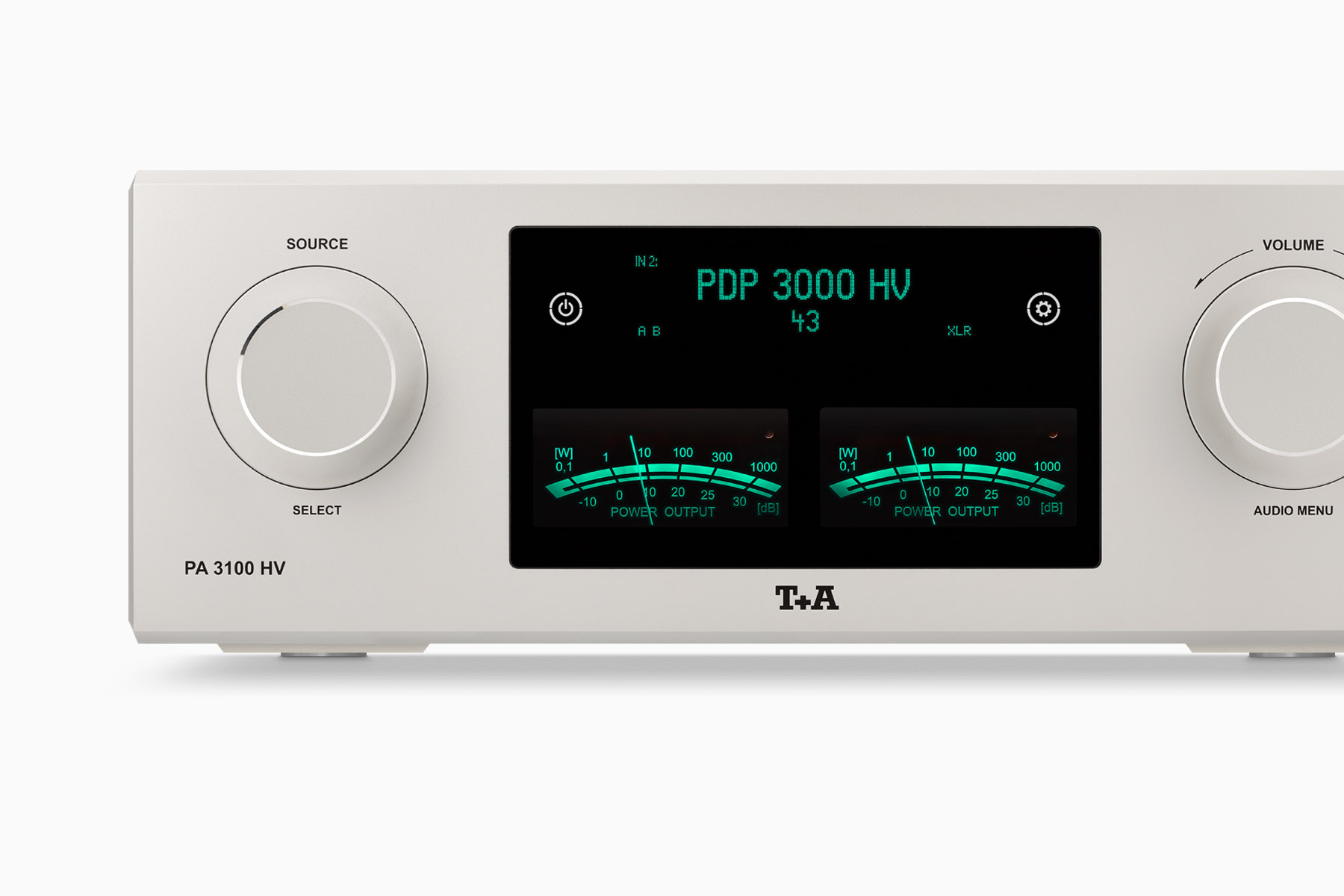

PA 3100 HV является дальнейшим развитием PA 3000 HV, и большинство его узлов аналогичны. Сразу же очевидным отличием является пара VU-счетчиков на передней панели, которые отображают мощность, вырабатываемую на канал в логарифмическом виде в Ваттах в 4 Ом. Пересмотр секции предусилителя (D.C. сцепление) принесло дополнительное улучшение качества звука.

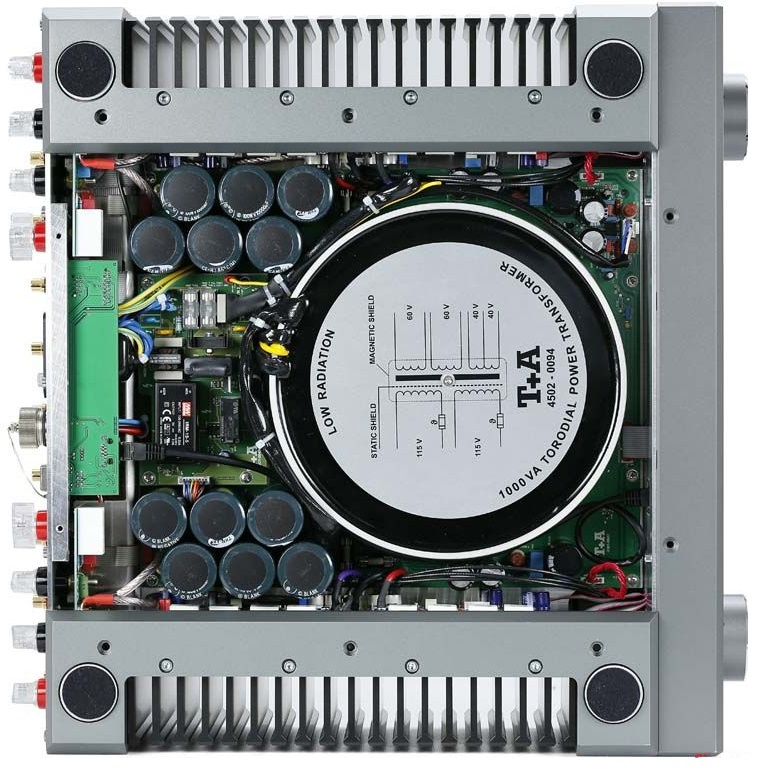

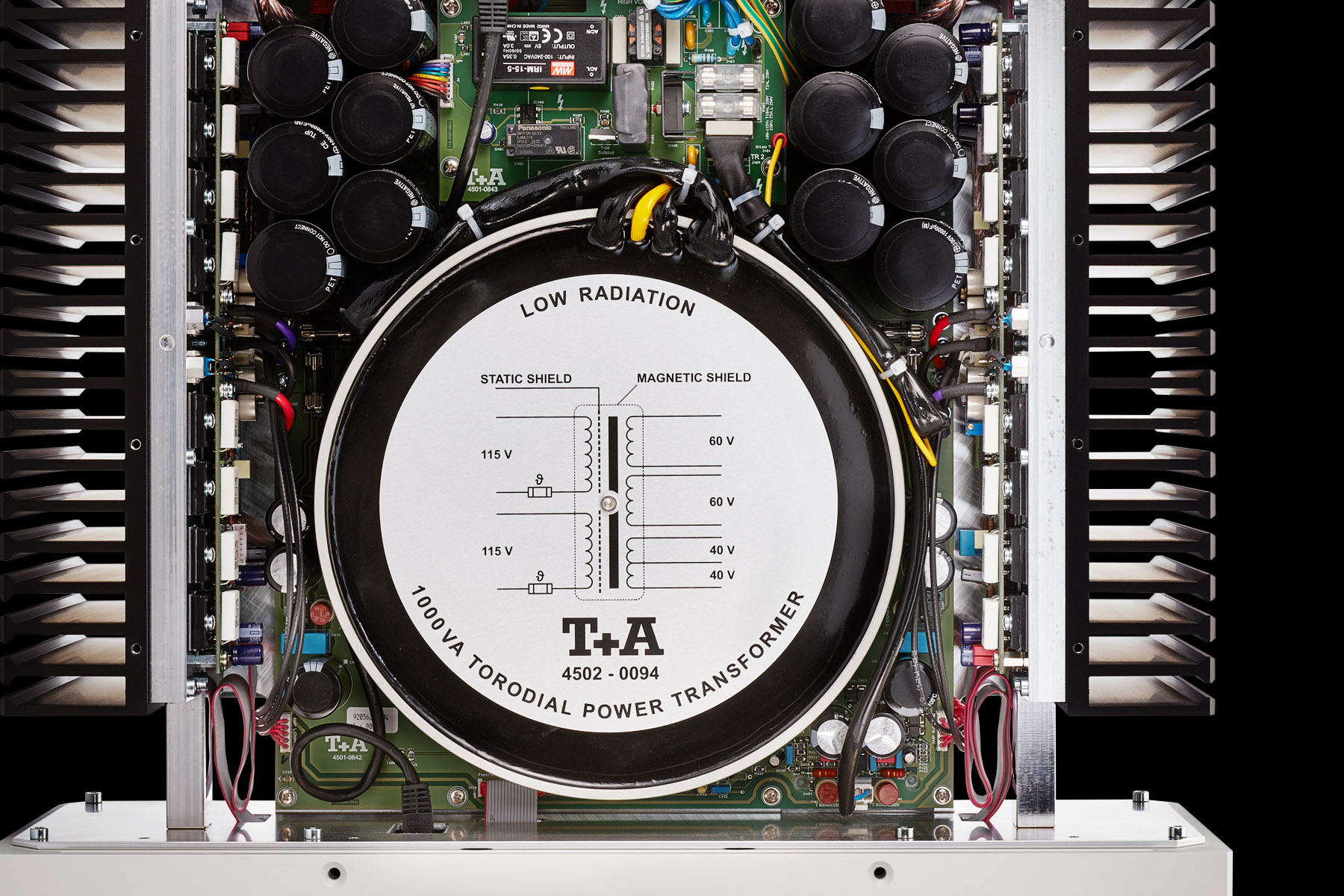

Дальнейшим развитием является переработанная аналоговая сетевая секция и блок питания, аналогичный блоку питания A 3000 HV. Это позволяет подключить дополнительный блок питания PS 3000 HV с целью дальнейшего повышения стабильности и производительности системы электропитания в целом. Дополнительный блок обеспечивает максимальную мощность 1800 Вт, позволяя системе без усилий управлять даже самыми сложными колонками, чтобы они могли раскрыть наилучшее качество звучания.
В качестве опции PA 3000 HV и PA 3100 HV могут быть также оснащены высокочастотными фоно модулями, которые имеют различную топологию цепей в соответствии с MM или MC системами. Также возможна установка модуля процессора аналоговых сигналов, который был разработан для P 3000 HV для обеспечения функций разделения каналов по тону и громкости. В стандартную комплектацию входит цельнометаллический инфракрасный пульт дистанционного управления F3001.

Технологии


Как и в P 3000 HV, топология схемы основана на дифференциальном каскадном усилителе с индивидуально подобранными J-FET транзисторами и каскадами полностью дискретной конструкции без оптических усилителей (операционных усилителей). Благодаря такой схеме и качеству используемых компонентов, практически не требуется общая отрицательная обратная связь. Высокое рабочее напряжение технологии HV является ключом к отличной линейности в сочетании с чрезвычайно широким динамическим диапазоном: сигналы до 60 Vss могут обрабатываться без искажений.  В серии HV функции переключения и настройки сигналов выполняются герметичными газонепроницаемыми реле с золотыми контактами, которые полностью защищены от проблем , вызванных коррозией, пылью и т.д., и не подвержены эффекту старения даже после многих лет эксплуатации. В предусилителе используются даже двусторонние реле, не требующие постоянного тока катушки, что, в свою очередь, исключает любое неблагоприятное индуктивное воздействие на звуковые сигналы.


Прямая интеграция реле в схему сводит к минимуму пути прохождения сигнала, а соединительные кабели - как это требуется для обычных потенциометров громкости - больше не нужны. Регулятор громкости собирается из дискретных прецизионных резисторов и позолоченных реле. В результате достигается абсолютно точное согласование каналов, без искажений и шипения. Передняя панель имеет толщину не менее 40 мм для обеспечения превосходного экранирования и изготавливается из цельного материала. Вся электронная схема управления размещена в глубоко вставленном отсеке этой панели, на лицевой стороне которого также расположен яркий VFD экран из светорегулируемого стекла с сенсорными кнопками нулевого износа. Ручки выбора источника и регулятора громкости выполнены в виде прецизионных инкрементальных датчиков, работающих в игольчатых роликоподшипниках, что обеспечивает уникальное ощущение комфорта при работе.

Характеристики

Предусилитель

Частотный диапазон

0,5 Гц – 300 кГц

Отношение сигнал/шум

105 / 110 dB

Нелинейные искажения

< 0,001%

Интермодуляция

< 0,001%

Разделение каналов

> 90 дБ

Номинальная выходная чувствительность

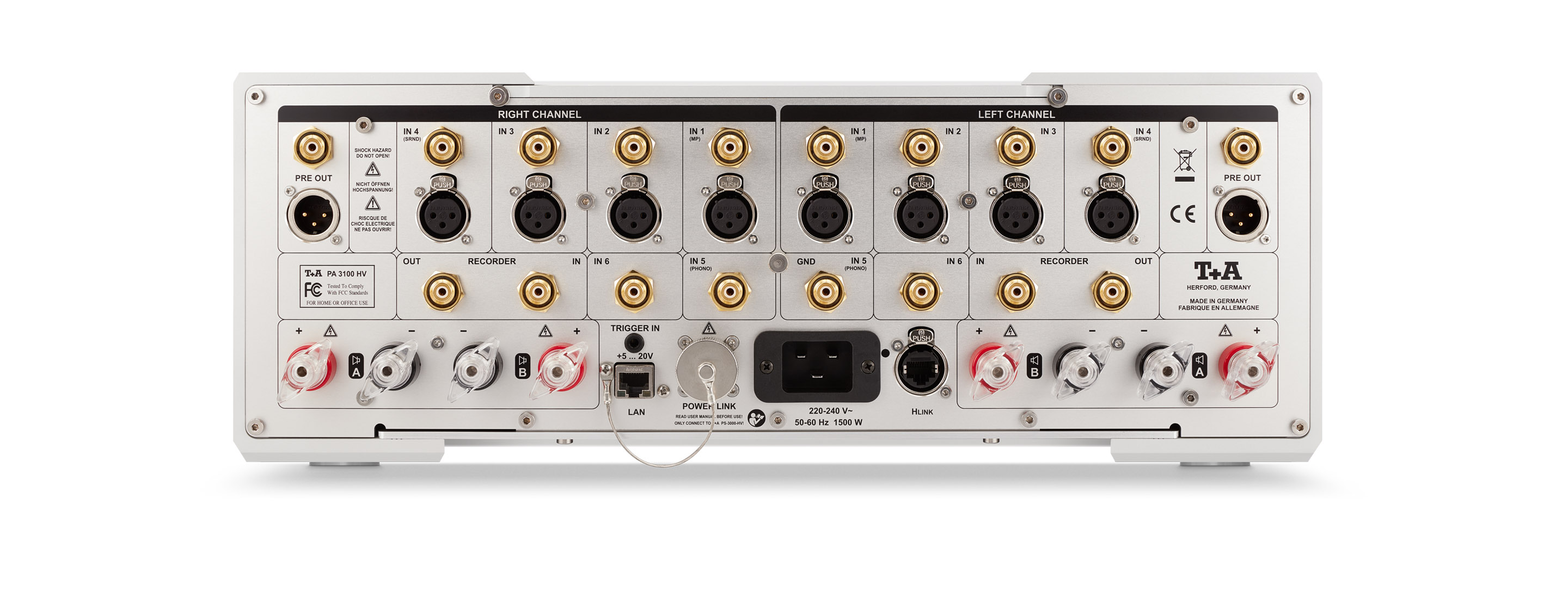

High Level (RCA) 7 x 250 mVeff ... 6 Veff / 20 кОм Balanced (XLR) 4 x 500 mVeff ... 12 Veff / 5 кОм

Выходы

Наушники: 50 Ом 1 x Recorder: 250 mVeff / 100 Ом PRE out RCA: Nom 1 Veff, Max 9,5 Veff / 50 Ом PRE out XLR: Nom 1,45 Veff, Max 19,6 Veff / 50 Ом
Усилитель

Номинальная мощность

8 Ом: 300 Вт 4 Ом: 500 Вт
