A 3000 HV

Усилитель мощности

Scroll

A 3000 HV является идеальным усилителем мощности и дополнением к предусилителю P 3000 HV. Он разработан как усилитель мощности стерео, но также может быть настроен на работу в режиме моно, в котором он способен выдавать в два раза больший ток и в котором он удваивает значение  мощности в режиме усиления Класса А. Благодаря технологии HV, этот усилитель мощности обладает превосходными звуковыми характеристиками, а также невероятной мощностью и производительностью - стандартом, который не может быть превзойден даже при использовании гораздо более дорогих усилителей. Принцип разделения системы High-End на отдельные предусилитель и усилитель мощности дал возможность нашей команде разработчиков реализовать самые лучшие схемы и технологии без необходимости учета ограничений по занимаемому пространству и корпусу.

Это относится как к электронным компонентам, так и к механической конструкции корпуса, поскольку - если целью является достижение наилучшего звучания - требования предусилителя принципиально отличаются от требований усилителя мощности: предусилители обрабатывают относительно слабые сигналы, и решающим аспектом их конструкции является избежание наведенных и других помех; с другой стороны, усилитель мощности должен справляться с более мощными сигналами, а стабильность источника питания, его текущая пропускная способность и рабочие характеристики, не зависящие от нагрузки, имеют гораздо большее значение.

Технологии

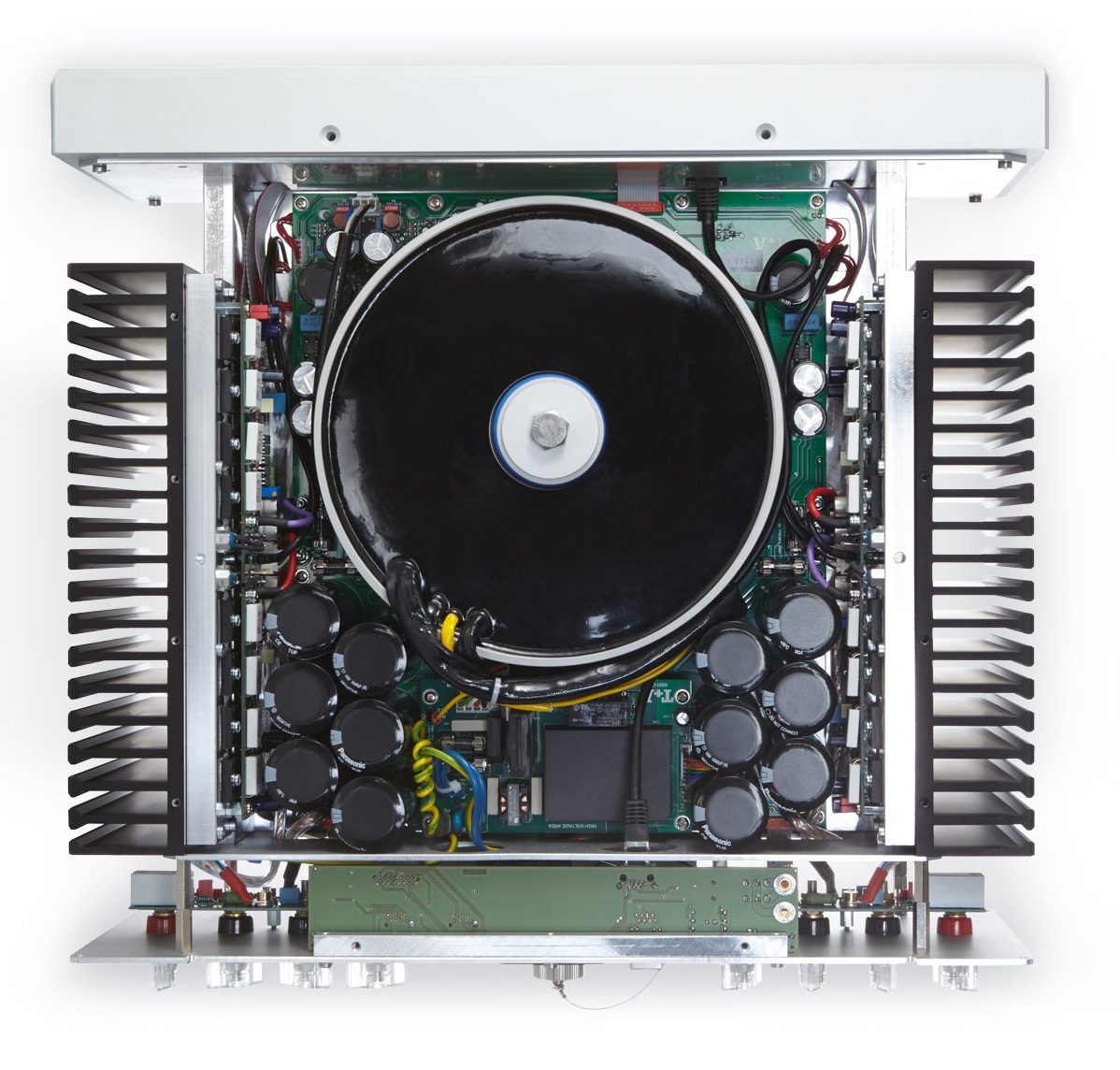

Вся электронная цепь питания с выходными каскадами и питанием от сети размещена в собственном экранированном отсеке в нижней части устройства. Разделительная стенка между верхней и нижней секциями имеет толщину 10 мм и, разумеется, также выполнена из алюминия. Схемы усиления напряжения и тока размещены на отдельных печатных платах в отдельных секциях корпуса, чтобы предотвратить взаимодействие. На этом сложность конструкции не останавливается, так как мы даже предусмотрели гальваническую развязку между ними. Благодаря этой бескомпромиссной философии проектирования абсолютно отсутствует обратная связь токов громкоговорителя с каскадами усилителя напряжения и полностью отсутствует эффект нагруженности громкоговорителя. Усилитель напряжения представляет собой чрезвычайно линейный широкополосный дифференциальный каскадный усилитель с перекрестной связью, за которым следует большой сигнальный каскад класса А с односторонней связью, обеспечивающий превосходное качество звучания.

Полностью симметричный каскад усилителя тока (выходной каскад) оснащен MOSFET драйверами и новейшими биполярными выходными транзисторами с "тепловым трекингом"; эта комбинация обеспечивает очень гармоничное аудиофильское  звучание в сочетании с огромной пропускной способностью по току. Транзисторы выходного каскада оснащены встроенными диодами контроля температуры, которые мы используем для поддержания силовых транзисторов в абсолютно постоянной рабочей точке, независимо от температуры, что позволяет нам идеально контролировать поведение цепи при искажениях, независимо от мгновенной нагрузки. Поддерживая полную симметрию в расположении всех проводников на выходных каскадах, акустических кабелях и сетевом питании, нам удалось обеспечить полную компенсацию всех сигнальных токов. Результатом является полное отсутствие магнитных блуждающих полей и электромагнитной обратной связи на входных каскадах.

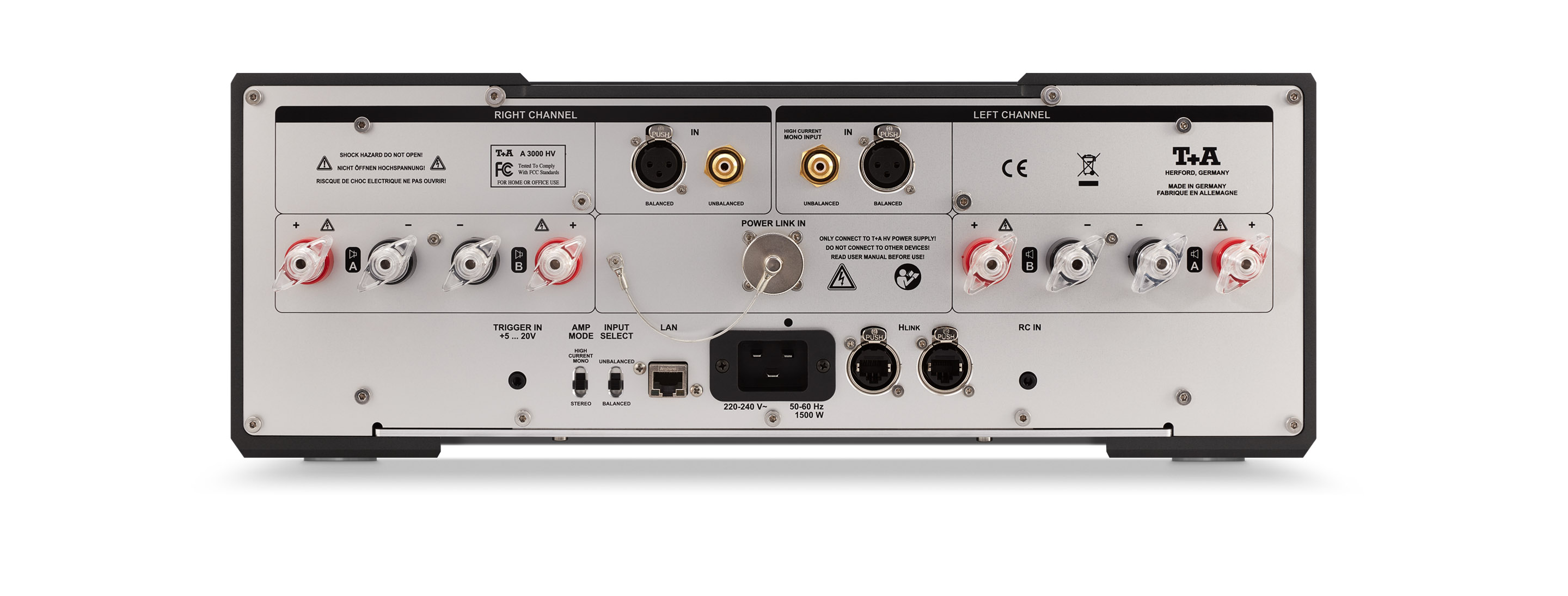

Огромная мощность усилителя мощности требует особенно высококачественных, стабильных выводов для громкоговорителей; они изготовлены из твердой чистой латуни и покрыты родием по всей площади. Родий - идеальный контактный материал: токопроводящий, как серебро, долговечный, как платина, устойчивый к коррозии, как золото (и, к сожалению, дорогой, как все три вместе взятые).

Для самых строгих требований существует еще одна опция для улучшения качества питания напряжением и током: это дополнительный сетевой блок PS 3000 HV.

Характеристики

Усилитель мощности

Output stage

All measurements at 120 / 240 V mains voltage

RMS output per channel stereo mode

into 8 Ohms / into 4 Ohms

300 Watts / 500 Watts

Peak output per channel stereo mode

into 8 Ohms / into 4 Ohms

380 Watts / 700 Watts

RMS output Mono mode

into 8 Ohms / into 4 Ohms

380 Watts / 650 Watts

Peak output Mono mode

into 8 Ohms / into 4 Ohms

430 Watts / 800 Watts

Power bandwith

1 Hz – 150 kHz

Frequency response + 0 / – 3 dB

0,5 Hz – 180 kHz

Slew rate

60 V/μs

Damping factor

> 65

Signal / noise ratio

> 115 dB

Total harmonic distortion

< 0,03 %

Reservoir capacity

120000 μF
Общие характеристики

Mains

110-120 V/60 Hz oder 220-240 V/50 Hz / 1500 W

Standby

< 0,5 W

Features

Trigger input +5 ... 20V for external switching-on

Optional Accessories

PS 3000 HV Power Supply | Power Three HD (Carbon) | Power Bar | Audio Quad (Carbon) | Speaker Hex (Carbon) HV-Individual finish (Individual colours on request)| IP control

Dimensions (H x W x D) / Weight

17 x 46 x 46 cm / 38 kg

Finishes

Case: silver laquer 47 or titanium laquer 64, heat sink: black 42
